鉬礦的選礦主要是浮選法，需要相關(guān)工藝的選礦礦長可以選擇我公司生產(chǎn)的浮選機(jī)，回收的鉬礦物是輝鉬礦。

輝鉬礦極易沿結(jié)構(gòu)層間解裂呈片狀或板狀產(chǎn)出，這是輝銅礦天然可浮性良好的原因。在合適的磨礦細(xì)度下，輝鉬礦晶體解離發(fā)生在S—Mo—S層間，親水的S—Mo面占很小比例。但過磨時，S—Mo面的比例增加，可浮性下降，雖然此時加入一定量極性捕收劑如黃藥類，有利于輝鉬礦的回收，但過磨產(chǎn)生的新礦泥影響浮選效果。因此對輝鉬礦的選別要避免和防止過磨，在生產(chǎn)上需要采用分段磨礦和多段選別流程，逐步達(dá)到單體解離，確保鉬精礦的高回收率。

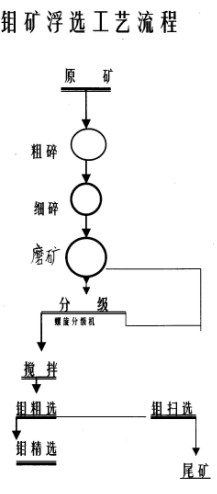

磨礦通常用球磨機(jī)或棒磨頂-球磨流程。亨德森是**采用半自磨流程的。浮選采用優(yōu)先浮選法。粗選產(chǎn)出鉬粗精礦，粗掃選尾礦回收伴生礦物或丟棄。鉬粗精礦采用兩、三段再磨，四，五次精選獲得*終鉬精礦。

鉬礦的浮選藥劑以非極性油類作捕收劑，同時添加起泡劑。美國和加拿大用表面活性劑辛太克斯（Syntex）作油類乳化劑。根據(jù)礦石性質(zhì)，用石灰作調(diào)整劑，水玻璃作脈石抑制劑，有時加氰化物或硫化物抑制其他重金屬礦物。

為保證鉬精礦質(zhì)量，對鉬精礦中所含的銅、鉛、鐵等重金屬礦物和氧化鈣以及炭質(zhì)礦物需進(jìn)一步進(jìn)行分離： （聲明：開元機(jī)械選礦設(shè)備站部分內(nèi)容來自網(wǎng)絡(luò)，如有侵犯您的權(quán)益，請速與我們聯(lián)系，我們會立即刪除）

一般使用硫化鈉或硫氫化鈉，氰化物或鐵氰化物制銅和鐵；用重鉻酸鹽或諾克斯（Nokes）抑制鉛。如果使用抑制劑，雜質(zhì)含量還達(dá)不到質(zhì)量標(biāo)準(zhǔn)，尚需輔以化學(xué)選礦處理：次生硫化銅用氰化物浸出；黃銅礦用三氯化鐵溶液浸出; 方鉛礦用鹽酸和三氯化鐵溶液浸出，均可達(dá)到標(biāo)準(zhǔn)含量。

含氧化鈣的脈石易泥化，因此，對于含此類脈石的礦石切忌過磨。生產(chǎn)上往往添加水玻璃，六聚偏磷酸鈉或有機(jī)膠作脈石抑制劑或分散劑；也可用活性炭加CMC（羧甲基纖維素）抑制碳酸鹽脈石。*終可用鹽酸或鹽酸加三氯化鐵溶液浸出處理。

含炭質(zhì)礦物的分離，首先要查明炭質(zhì)是屬石墨類、瀝青類或煤類。這些炭質(zhì)礦物的可浮性與輝鉬礦相近，但密度較小，一般可用重選法進(jìn)行脫除；使用六聚偏磷酸鈉和CMC抑炭浮鉬；或加三氯化鐵、水玻璃和六聚偏磷酸鈉抑制炭質(zhì)也有效；采用焙燒除去有機(jī)炭，也是辦法之一。應(yīng)該指出的是，所有這些炭質(zhì)礦物的分離方法，目前還不能令人滿意，還是一個尚未完全解決的問題。

脈石中SiO2（二氧化硅）含量太高，常常是影響鉬精礦品位的原因。經(jīng)查定：SiO2含量隨著鉬精礦品位提高而下降，兩者有相互消費的趨勢。只要鉬礦物達(dá)到單體解離細(xì)度，SiO2含量一般可降到標(biāo)準(zhǔn)以下。加活性炭吸附鉬表面的油藥，再加CMC抑制硅酸鹽脈石，SiO2含量也可降到標(biāo)準(zhǔn)以下。

很多朋友對鉬礦的成分了解的不是很清楚，就盲目的建設(shè)了工藝，造成質(zhì)量下降，生產(chǎn)成本增加，真是不必要的浪費與盲目的投資。河南省開元機(jī)械設(shè)備有限公司與大家交流下，共同發(fā)展！
