新的磁選機和磁分級機設計圖如下圖所示。它由中心的超導磁鐵、漏斗狀分選器、幾個捕集器和一個給料系統組成。這種磁選機的操作原理、結構詳情、分選理論基礎及分選過程的分析和優化已在有關的文獻中敘述過。

1、新**的磁選法

新**的磁選法*多由3段組成：**段發生在給礦半徑上；第二段發生在下降過程中；第三段發生在漏斗錐的內徑處。在給料半徑處，磁性顆粒與其它顆粒分開，并沿著分選表面向下運動。而非磁性顆粒沿著分選機的表面上升。具有*高磁化率的的顆粒下降過程中，與非磁性顆粒分開，向下移動到中心，而其它磁性顆粒繼續向下，在錐形扇面內徑處顆粒落入底部收集器中。

它們與已有的磁選機相比只有很少的相同之處，與旋流器相比僅幾何外形有點相似，磁性顆粒流動方向與Fricker模式方向相同。與“線”形配置磁選機相比，僅磁場產生的原理相同，，與螺旋流超導磁選機相比，對流系統力有點類似。

2、優先磁分級

下降運動的磁性顆粒受到磁力作用，磁力的大小決定于它們的磁化率。如磁力大于阻力，那么磁性顆粒離開錐形面，向著中心的收集器運動。這樣就使各具有較高磁化率的顆粒進到中心收集器中，因此實現磁性顆粒優先分級。

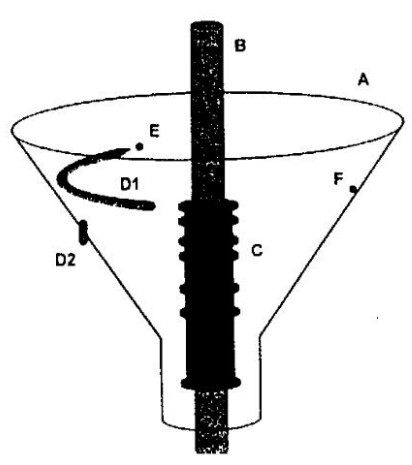

新型磁選機的和磁分級示意圖

A-漏斗形分選筒（可旋轉或不旋轉）；B-超導導線；

C-用于收集磁性顆粒的中心收集器；

D1和D2-旋轉和不旋轉分選器的給料系統；

E-給到起始半徑r1處的顆粒；F-正在被分選的顆粒；

結論：由以上研究結果我們可以得出以下結論，磁選法和優先磁分級法都是礦粒磁處理領域的創新。后者可能是磁選領域定義的繼續。

應用在磁選前或磁后實現優先磁分級的磁選設備在經濟上有很大的優點，如投資少，償還期短。這種新型磁選機的將來應用是無法預料的（象所有新設備一樣），但是，在礦物加工工業、賤金屬和難熔金屬工業，甚至工業廢氣和廢水處理中，這種磁選設備應用是顯而易見的。
